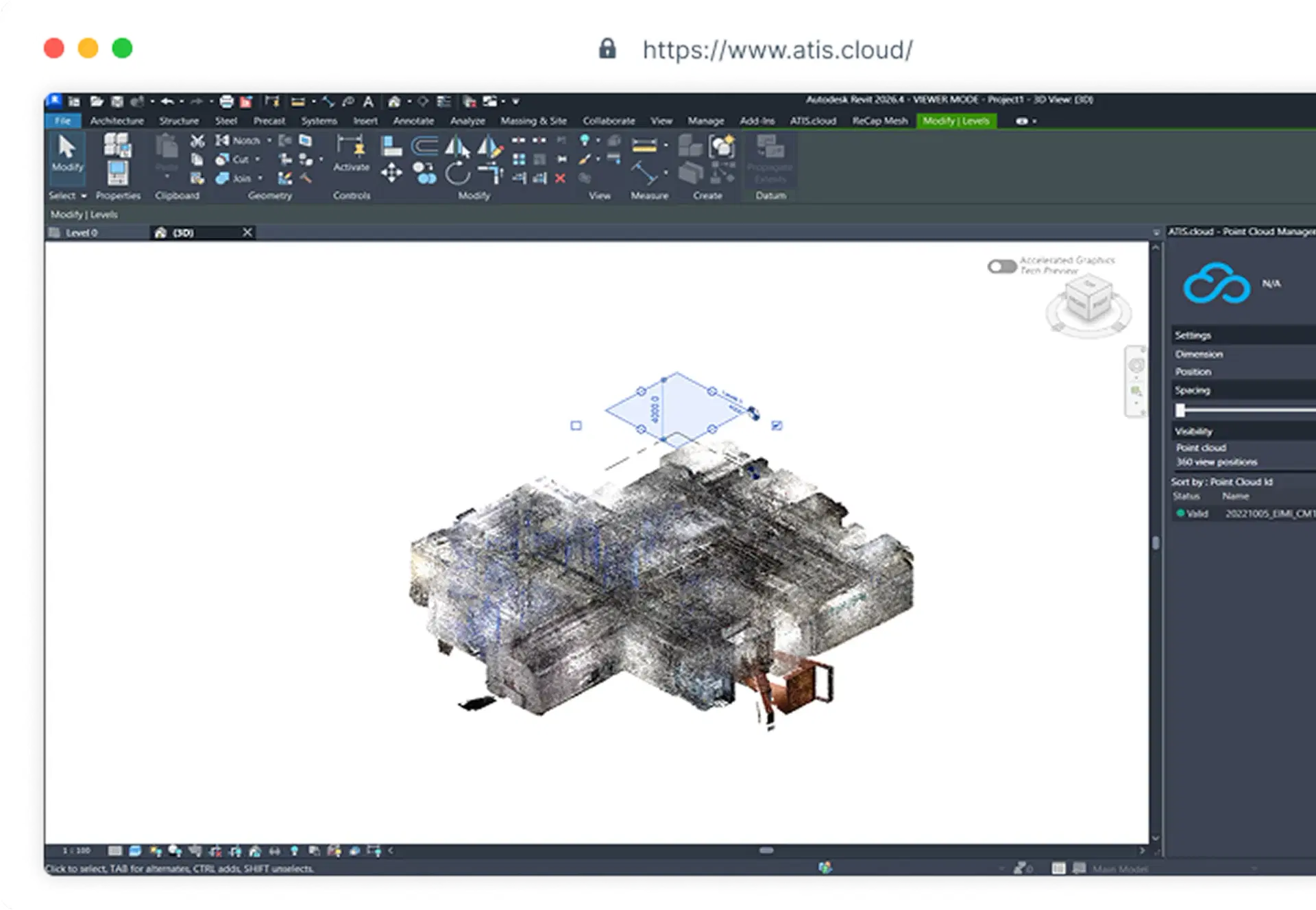

Como usar uma nuvem de pontos no Revit?O guia completo
O Revit lê apenas arquivos RCS e RCP. Seus escaneamentos estão em E57, LAS ou PTX. Veja como preparar, visualizar e compartilhar suas nuvens de pontos antes e depois do Revit, sem precisar do ReCap Pro.
Sem cartão de crédito · Sem compromisso
Captura de tela em breve
500 GB
Tamanho máximo por arquivo
RCS, RCP, E57, LAS...
Todos os formatos de scanner suportados
FARO, Leica, Trimble...
Compatível com todos os scanners
Por que os BIM Managers escolhem ATIS.cloud para preparar suas nuvens de pontos
Antes de importar uma nuvem de pontos para o Revit, é preciso visualizá-la, verificar a qualidade do levantamento, anotar as zonas de interesse e compartilhar o arquivo com toda a equipe do projeto. Hoje, esse fluxo de preparação é pesado: exige licenças caras, cópias de arquivos em cada estação de trabalho e nenhuma solução simples de colaboração.
ATIS.cloud resolve esse problema oferecendo um espaço de trabalho online dedicado à preparação das nuvens de pontos antes de sua importação no Revit.
Visualização de alto desempenho no navegador
Os arquivos de nuvem de pontos gerados por scanners a laser 3D ultrapassam regularmente os 50 GB, e até 100 GB em projetos de grande porte. ATIS.cloud carrega suas nuvens de pontos diretamente no navegador, sem instalar nada. Arquivos de até 500 GB, renderização fluida, navegação 3D intuitiva.
Compatível com todos os formatos de nuvens de pontos para Revit
O Revit lê nativamente apenas os formatos RCS e RCP. ATIS.cloud lê todos os formatos diretamente: E57, LAS, LAZ (Padrão), RCS, RCP, LGSx (Avançado). Visualize e prepare seus dados sem etapa de conversão intermediária.
Preparação e verificação antes da importação no Revit
Importar uma nuvem de pontos no Revit sem tê-la verificado previamente é arriscar descobrir problemas de qualidade no meio da modelagem 3D. Com ATIS.cloud, inspecione o levantamento antes. Use as ferramentas de anotação e medição para identificar as áreas que precisam ser refeitas.
Compartilhe com toda a equipe BIM, sem licença adicional
ATIS.cloud permite compartilhar uma nuvem de pontos com toda a equipe do projeto. O topógrafo, o BIM Manager, o arquiteto e o proprietário acessam o mesmo arquivo, sem instalação, sem licença individual. As anotações e medições ficam visíveis para todos.
Comparação BIM / maquete IFC
No plano Avançado, ATIS.cloud permite sobrepor uma nuvem de pontos com um arquivo IFC (maquete BIM). Detecção de desvios geométricos, validação do existente, controle de qualidade antes da entrega.
Soberania em 22+ países, LGPD / GDPR / CCPA, criptografia SSL
Seus dados de escaneamento 3D contêm informações sensíveis sobre edifícios, infraestrutura e instalações industriais. ATIS.cloud hospeda seus arquivos o mais próximo possível de você, com soberania em 22+ países, criptografia SSL e conformidade LGPD / GDPR / CCPA.
Do scanner ao Revit: como ATIS.cloud se integra ao seu fluxo de trabalho
ATIS.cloud não é um plugin do Revit. É o elo faltante entre o scanner e o Revit: uma ferramenta de preparação, visualização e colaboração que se encaixa naturalmente no fluxo Scan-to-BIM.
O topógrafo escaneia o edifício
O topógrafo realiza o levantamento a laser com seu scanner 3D (FARO, Leica, Trimble, Riegl, NavVis, Viametris, Matterport ou GeoSLAM). O escaneamento gera um arquivo de nuvem de pontos em formato nativo do scanner (E57, LAS, RCS, etc.).
Upload da nuvem de pontos para ATIS.cloud
O arquivo é enviado para ATIS.cloud. Nenhuma conversão prévia é necessária: a plataforma aceita todos os formatos comuns. Mesmo arquivos grandes (até 500 GB) são suportados.
Visualização, anotação e compartilhamento com a equipe BIM
O topógrafo, o BIM Manager e o arquiteto visualizam a nuvem de pontos no navegador. Eles podem anotar áreas de interesse, medir distâncias e superfícies, compartilhar o arquivo e comparar com uma maquete IFC existente (plano Avançado).
O BIM Manager exporta e importa no Revit para a modelagem
Depois que a nuvem de pontos é validada e anotada no ATIS.cloud, o BIM Manager baixa o arquivo e o importa no Autodesk Revit para a fase de modelagem BIM. As anotações feitas no ATIS servem de guia para a modelagem 3D.
Teste grátis 14 dias
Transmita suas nuvens de pontos para o Revit
Bastam alguns minutos para entender como o ATIS.cloud transforma seu fluxo de trabalho.
Compatibilidade total com formatos de nuvens de pontos
Nem todos os scanners 3D produzem o mesmo formato de arquivo. E o Revit lê nativamente apenas dois: RCS e RCP. Veja uma tabela completa dos formatos suportados pelo ATIS.cloud, com sua compatibilidade nativa com o Revit.
| Formato | Extensão | Plano ATIS necessário |
|---|---|---|
| E57 | .e57 | Standard |
| LAS / LAZ | .las / .laz | Standard |
| RCS | .rcs | Advance |
| RCP | .rcp | Advance |
| LGSx | .lgsx | Advance |
O Revit lê nativamente apenas arquivos RCS/RCP. Todos os outros formatos (E57, LAS, LGSx) precisam ser convertidos via Autodesk ReCap Pro antes da importação. ATIS.cloud lê todos eles diretamente, sem conversão.
Nuvem de pontos e Revit: o guia de boas práticas
Seja você BIM Manager, arquiteto ou modelador, aqui estão as boas práticas para trabalhar com eficiência com nuvens de pontos no Revit.
Preparar a nuvem antes da importação
A etapa mais negligenciada e, no entanto, a que mais impacta o desempenho.
- Verificar a qualidade e a cobertura do escaneamento (áreas faltantes, ruído)
- Confirmar a georreferenciação e o sistema de coordenadas
- Controlar o tamanho do arquivo antes de importar
ATIS.cloud permite visualizar e validar seus escaneamentos online antes de iniciar a modelagem.
Link Point Cloud (não Insert)
Use sempre Link: o arquivo permanece externo, o .rvt continua leve.
- Insert > Link Point Cloud > arquivo RCS/RCP > posicionamento
Alinhar a nuvem no Revit
Uma nuvem mal alinhada gera modelagem imprecisa.
- Origin to Origin: recomendado para a maioria dos projetos
- By Shared Coordinates: o mais preciso para projetos georreferenciados
Com um escaneamento georreferenciado (verificável no ATIS.cloud), o alinhamento acontece automaticamente.
Otimizar o desempenho
Nuvens grandes consomem muitos recursos. Técnicas essenciais:
- Section Boxes: limitar a área visível à zona de trabalho
- Worksets: dedicar um workset à nuvem
- View Range: mostrar apenas o pavimento atual
Problemas comuns
| Problema | Solução |
|---|---|
| Nuvem invisível | Zoom to Fit ou verificar as coordenadas de alinhamento |
| Desempenho muito lento | Section Boxes + workset dedicado + View Range reduzido |
| Formato não reconhecido | Converter para RCS/RCP via Autodesk ReCap Pro |
É preciso ReCap Pro para trabalhar com nuvens de pontos no Revit?
Não. Veja como o ATIS.cloud simplifica seu fluxo de trabalho sem licença adicional.
Visualizar sem ReCap
ATIS.cloud lê nativamente os arquivos E57, LAS, LAZ, RCS, RCP e LGSx. Visualize e anote seus escaneamentos no navegador antes mesmo de abrir o Revit.
Compartilhar sem converter
Compartilhe os resultados com sua equipe e seus clientes. Eles veem o escaneamento 3D no navegador, sem precisar de ReCap, sem precisar do Revit.
Validar antes de modelar
Verifique a qualidade, a cobertura e a georreferenciação dos seus escaneamentos online. Economize tempo identificando problemas antes de iniciar a modelagem no Revit.
Requisitos mínimos de hardware
ATIS.cloud funciona em um navegador padrão. Sem GPU dedicada, sem 64 GB de RAM. Até um notebook de obra é suficiente para consultar um escaneamento de 100 GB.
ATIS.cloud vs. o fluxo tradicional ReCap + Revit
Compare o fluxo de preparação de nuvens de pontos com e sem ATIS.cloud.
| Critério | Fluxo tradicional (ReCap + compartilhamento de arquivos) | Com ATIS.cloud |
|---|---|---|
| Visualização antes da importação | Requer ReCap Pro (licença paga) | Navegador web, zero instalação |
| Compartilhamento com a equipe | Cópia local em cada estação | Compartilhamento seguro, acesso instantâneo |
| Formatos suportados | Apenas RCS/RCP | E57, LAS, LAZ, RCS, RCP, LGSx |
| Anotação / medição colaborativa | Não disponível nativamente no ReCap | Sim |
| Custo anual | ReCap Pro incluído na coleção AEC | Sob consulta |
| Compatível com todos os scanners | Apenas RCS/RCP | Sim (agnóstico, 19+ formatos) |
| Armazenamento seguro | Disco rígido / NAS local | Soberania em 22+ países, LGPD / GDPR / CCPA |
| Comparação BIM / IFC | Indisponível | Sim (plano Avançado) |
