Hoe gebruikt u een puntenwolk in Revit?De complete gids
Revit leest alleen RCS- en RCP-bestanden. Uw scans zijn in E57, LAS of PTX. Zo bereidt u puntenwolken voor, bekijkt u ze en deelt u ze, voor en na Revit, zonder verplichte ReCap Pro.
Geen creditcard nodig · Geen verplichtingen
Screenshot binnenkort beschikbaar
500 GB
Maximale bestandsgrootte
RCS, RCP, E57, LAS...
Alle scannerformaten ondersteund
FARO, Leica, Trimble...
Werkt met elke scanner
Waarom BIM Managers kiezen voor ATIS.cloud om hun puntenwolken voor te bereiden
Voordat u een puntenwolk in Revit importeert, moet u deze bekijken, de scankwaliteit controleren, aandachtspunten markeren en het bestand met het hele projectteam delen. Vandaag is deze voorbereiding omslachtig: duurdere licenties, kopieën van bestanden op elke werkplek en geen eenvoudige samenwerkingsoplossing.
ATIS.cloud lost dit op met een online werkruimte die specifiek bedoeld is voor het voorbereiden van puntenwolken voordat ze in Revit worden geïmporteerd.
Hoogwaardige visualisatie in de browser
Puntenwolkbestanden van 3D-laserscanners overschrijden vaak 50 GB, en bij grote projecten ook 100 GB. ATIS.cloud laadt uw puntenwolken rechtstreeks in de browser, zonder iets te installeren. Bestanden tot 500 GB, vloeiende weergave, intuïtieve 3D-navigatie.
Compatibel met alle puntenwolkformaten voor Revit
Revit ondersteunt alleen RCS en RCP natief. ATIS.cloud leest alle formaten direct: E57, LAS, LAZ (Standaard), RCS, RCP, LGSx (Geavanceerd). Bekijk en bereid uw data voor zonder tussenstap voor conversie.
Voorbereiding en controle vóór Revit-import
Een puntenwolk in Revit importeren zonder hem eerst te controleren betekent het risico lopen midden in de 3D-modellering kwaliteitsproblemen te ontdekken. Met ATIS.cloud inspecteert u de scan vooraf. Gebruik de annotatie- en meetfuncties om gebieden te markeren die opnieuw gescand moeten worden.
Delen met het hele BIM-team, zonder extra licentie
Met ATIS.cloud deelt u een puntenwolk met het hele projectteam. Landmeter, BIM-manager, architect en opdrachtgever krijgen toegang tot hetzelfde bestand, zonder installatie, zonder individuele licentie. Annotaties en metingen zijn voor iedereen zichtbaar.
BIM-vergelijking / IFC-model
Op het Geavanceerd-plan kunt u met ATIS.cloud een puntenwolk over een IFC-bestand (BIM-model) leggen. Detectie van geometrische afwijkingen, validatie van de bestaande situatie, kwaliteitscontrole voor oplevering.
Soevereiniteit in meer dan 22 landen, AVG / CCPA, SSL-encryptie
Uw 3D-scangegevens bevatten gevoelige informatie over gebouwen, infrastructuur en industriële locaties. ATIS.cloud host uw bestanden zo dicht mogelijk bij u, met datasoevereiniteit in meer dan 22 landen, SSL-encryptie en volledige AVG / CCPA-naleving.
Van scanner naar Revit: hoe ATIS.cloud in uw workflow past
ATIS.cloud is geen Revit-plugin. Het is de ontbrekende schakel tussen de scanner en Revit: een tool voor voorbereiding, visualisatie en samenwerking die naadloos in de Scan-to-BIM-workflow past.
De landmeter scant het gebouw
De landmeter voert de laserscan uit met zijn 3D-scanner (FARO, Leica, Trimble, Riegl, NavVis, Viametris, Matterport of GeoSLAM). De scan levert een puntenwolkbestand op in een scanner-eigen formaat (E57, LAS, RCS, enz.).
Upload de puntenwolk naar ATIS.cloud
Het bestand wordt geüpload naar ATIS.cloud. Er is geen voorafgaande conversie nodig: het platform accepteert alle gangbare formaten. Zelfs grote bestanden (tot 500 GB) worden ondersteund.
Bekijken, annoteren en delen met het BIM-team
Landmeter, BIM-manager en architect bekijken de puntenwolk in de browser. Ze kunnen aandachtspunten annoteren, afstanden en oppervlakten meten, het bestand delen en vergelijken met een bestaand IFC-model (Geavanceerd-plan).
De BIM-manager exporteert en importeert in Revit voor de modellering
Zodra de puntenwolk in ATIS.cloud is gevalideerd en geannoteerd, downloadt de BIM-manager het bestand en importeert het in Autodesk Revit voor de BIM-modelleringsfase. De annotaties uit ATIS dienen als leidraad voor de 3D-modellering.
14 dagen gratis proberen

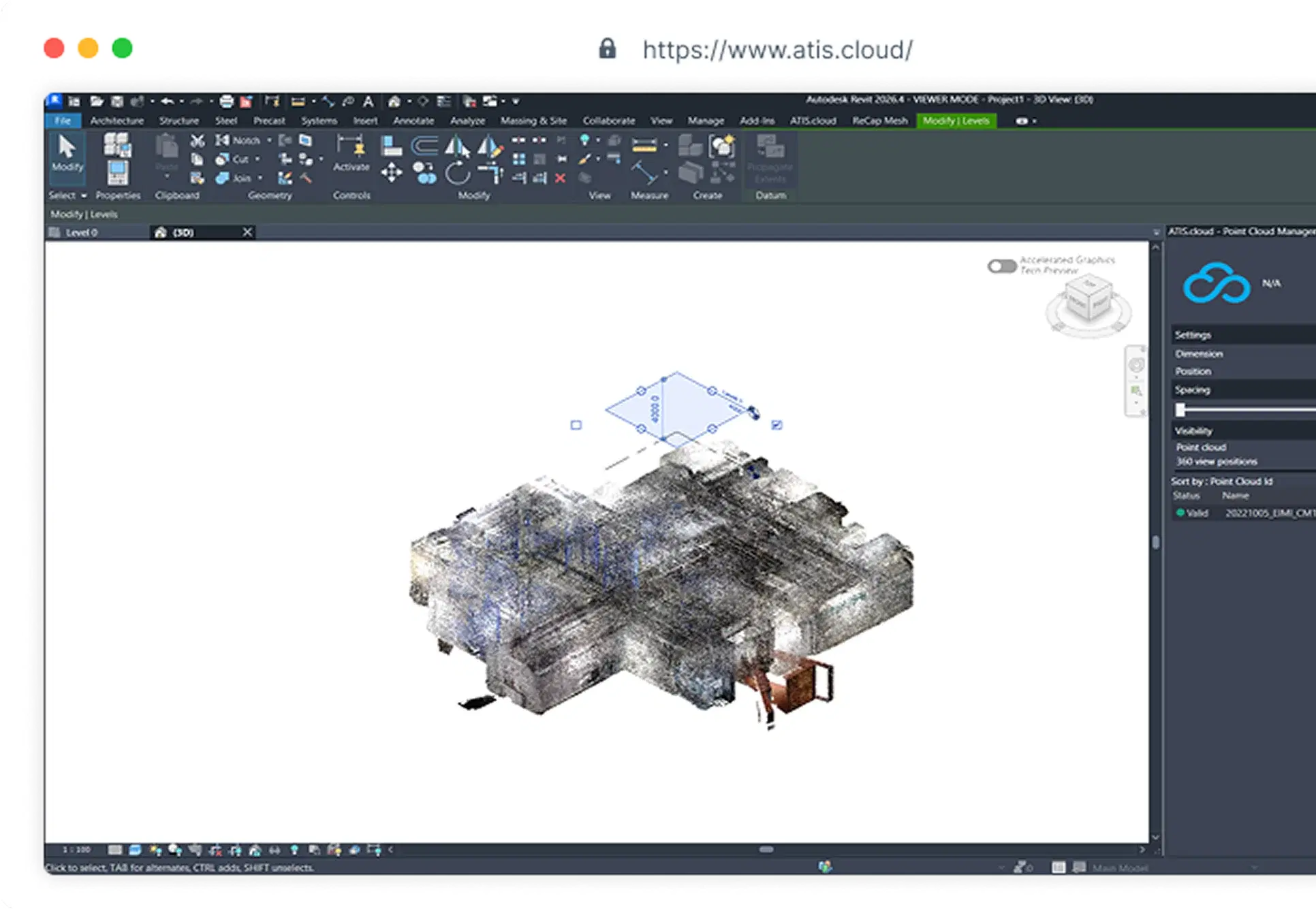

Stream puntenwolken naar Revit
Een paar minuten is genoeg om te zien hoe ATIS.cloud uw workflow transformeert.
Volledige compatibiliteit met puntenwolkformaten
Niet alle 3D-scanners produceren hetzelfde bestandsformaat. En Revit ondersteunt slechts twee formaten native: RCS en RCP. Hier is een volledig overzicht van de formaten die ATIS.cloud ondersteunt, met hun native Revit-compatibiliteit.
| Formaat | Extensie | Vereist ATIS-plan |
|---|---|---|
| E57 | .e57 | Standard |
| LAS / LAZ | .las / .laz | Standard |
| RCS | .rcs | Advance |
| RCP | .rcp | Advance |
| LGSx | .lgsx | Advance |
Revit ondersteunt alleen RCS/RCP-bestanden native. Alle andere formaten (E57, LAS, LGSx) moeten via Autodesk ReCap Pro worden geconverteerd vóór import. ATIS.cloud leest ze allemaal rechtstreeks, zonder conversie.
Puntenwolk en Revit: gids met best practices
Of u nu BIM-manager, architect of modelleur bent, hier zijn best practices om efficiënt met puntenwolken in Revit te werken.
Bereid de puntenwolk voor het importeren voor
De meest verwaarloosde stap, maar wel de stap met de grootste impact op de prestaties.
- Controleer de scankwaliteit en dekking (ontbrekende zones, ruis)
- Bevestig de georeferentie en het coördinatensysteem
- Controleer de bestandsgrootte vóór import
Met ATIS.cloud bekijkt en valideert u uw scans online voordat u met de modellering begint.
Link Point Cloud (geen Insert)
Gebruik altijd Link: het bestand blijft extern, het .rvt blijft licht.
- Insert > Link Point Cloud > RCS/RCP-bestand > positionering
Lijn de puntenwolk uit in Revit
Een verkeerd uitgelijnde puntenwolk leidt tot onnauwkeurige modellering.
- Origin to Origin: aanbevolen voor de meeste projecten
- By Shared Coordinates: het meest nauwkeurig voor gegeorefereerde projecten
Met een gegeorefereerde scan (verifieerbaar in ATIS.cloud) gebeurt de uitlijning automatisch.
Prestaties optimaliseren
Grote puntenwolken zijn resource-intensief. Essentiële technieken:
- Section Boxes: beperk het zichtbare gebied tot de werkzone
- Worksets: wijs een workset toe aan de puntenwolk
- View Range: toon alleen de huidige verdieping
Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| Puntenwolk niet zichtbaar | Zoom to Fit of controleer de uitlijningscoördinaten |
| Zeer trage prestaties | Section Boxes + toegewijde workset + beperkte View Range |
| Formaat niet herkend | Converteren naar RCS/RCP via Autodesk ReCap Pro |
Heeft u ReCap Pro nodig om met puntenwolken in Revit te werken?
Nee. Zo vereenvoudigt ATIS.cloud uw workflow zonder extra licentie.
Bekijken zonder ReCap
ATIS.cloud leest E57-, LAS-, LAZ-, RCS-, RCP- en LGSx-bestanden native. Bekijk en annoteer uw scans in de browser nog voordat u Revit opent.
Delen zonder conversie
Deel resultaten met uw team en klanten. Ze zien de 3D-scan in hun browser, geen ReCap of Revit nodig.
Valideer vóór modelleren
Controleer scankwaliteit, dekking en georeferentie online. Bespaar tijd door problemen vóór de modellering in Revit te identificeren.
Minimale hardware-eisen
ATIS.cloud werkt in een standaardbrowser. Geen speciale GPU, geen 64 GB RAM. Zelfs een laptop voor op de werf volstaat om een scan van 100 GB te bekijken.
ATIS.cloud vs. de traditionele ReCap + Revit-workflow
Vergelijk de workflow voor het voorbereiden van puntenwolken met en zonder ATIS.cloud.
| Criterium | Traditionele workflow (ReCap + bestanden delen) | Met ATIS.cloud |
|---|---|---|
| Bekijken vóór import | Vereist ReCap Pro (betaalde licentie) | Browsergebaseerd, geen installatie |
| Delen met het team | Lokale kopieën op elke werkplek | Veilig delen, directe toegang |
| Ondersteunde formaten | Alleen RCS/RCP | E57, LAS, LAZ, RCS, RCP, LGSx |
| Samenwerkende annotatie / meting | Niet native beschikbaar in ReCap | Ja |
| Jaarlijkse kosten | ReCap Pro inbegrepen in de AEC Collection | Op aanvraag |
| Compatibel met alle scanners | Alleen RCS/RCP | Ja (agnostisch, 19+ formaten) |
| Veilige opslag | Lokale harde schijf / NAS | Datasoevereiniteit in meer dan 22 landen, AVG / CCPA |
| BIM/IFC-vergelijking | Niet beschikbaar | Ja (Geavanceerd-plan) |
Wat onze klanten zeggen
Ontdek waarom meer dan 2.600 bedrijven ons vertrouwen.
"Met ATIS.cloud hebben wij de levertijd per project met 2 uur kunnen verkorten. Onze klanten kunnen de scans direct bekijken."2 uur bespaard per oplevering
James
Beëdigd landmeter, Horizon Surveying
"De interface is intuïtief en het vergelijken met onze BIM-modellen is een fluitje van een cent geworden. Een echte productiviteitswinst."+40% productiviteit
Sarah
BIM-manager, Arcadia Construction Group
"Wij konden afscheid nemen van onze dure on-premise-oplossing. ATIS.cloud is veel toegankelijker en eenvoudiger."Toegankelijke prijs
Michael
Technisch directeur, Meridian Industries
"Het delen heeft onze manier van werken met klanten compleet veranderd. We hoeven hen niet meer uit te leggen hoe ze een applicatie moeten installeren."Geen wrijving voor de klant
Emma
Erfgoedbeheerder, Atlas Heritage Foundation
Beveiliging en compliance
Andere integratiegidsen
Puntenwolken in andere software.
Veelgestelde vragen over puntenwolken en Revit
Vindt u het antwoord niet? Neem contact op
Klaar om het delen van uw 3D-scans te vereenvoudigen?
Sluit u aan bij meer dan 2.600 bedrijven die op ATIS.cloud vertrouwen om hun puntenwolken optimaal te benutten.
Gratis proberenGeen creditcard nodig · Op elk moment opzegbaar
