Vergelijk uw puntenwolken met uw BIM-modeldetecteer elke afwijking in enkele klikken
Leg uw 3D-scan en uw BIM-model direct in uw browser over elkaar heen. Identificeer afwijkingen tussen de werkelijke bouw (as-built) en het ontwerp. Zonder installatie, zonder desktoplicentie.
Geen creditcard nodig · Zonder verplichting
500 GB
Bestanden tot 500 GB
0
Installatie vereist
IFC+
IFC + alle scanformaten ondersteund
Waarom BIM Managers kiezen voor ATIS.cloud
Afwijkingen detecteren tussen de werkelijke scan en het BIM-model
Het probleem dat u kent: het BIM-model zegt het ene, de bouwplaats zegt het andere. Verschoven muren, verkeerd geplaatste MEP-leidingen, vloerplaten buiten de tolerantie; deze afwijkingen blijven onopgemerkt totdat ze duur worden. Met ATIS.cloud legt u uw 3D-opname (puntenwolk) over uw BIM-model om elke non-conformiteit te identificeren. U ziet onmiddellijk waar de werkelijke bouw (as-built) afwijkt van het ontwerp, element per element.
100% browser, nul installatie, nul desktoplicentie
Navisworks kost duizenden euro's per jaar per werkplek. ReCap vereist een krachtig werkstation. CloudCompare vraagt gespecialiseerde kennis. ATIS.cloud werkt volledig in uw webbrowser: geen software om te installeren, geen licentie om te beheren, geen hardwarebeperkingen. Open een tabblad, upload uw bestanden, vergelijk. Zo eenvoudig is het.
Compatibel met alle scanners: FARO, Leica, Trimble, Riegl, NavVis, Viametris, Matterport, GeoSLAM
U zit niet vast in een propriëtair ecosysteem. Of u nu een FARO Focus-laserscanner, een Leica BLK360, een Trimble TX8, een Riegl VZ-400i, een NavVis VLX, een Viametris, een Matterport Pro3 of een GeoSLAM gebruikt, ATIS.cloud verwerkt uw bestanden zonder voorconversie. Eén tool voor al uw projecten, ongeacht het scanmateriaal.
Bestanden tot 500 GB, zelfs grote projecten passen
Bouwprojecten genereren enorme puntenwolken: een kantoorgebouw in E57 bereikt gemakkelijk 50 tot 150 GB. De meeste cloudoplossingen lopen veel eerder vast. ATIS.cloud accepteert bestanden tot 500 GB (tot 5 TB voor de grootste projecten), inclusief grote werven, kantoorgebouwen, industriële sites en infrastructuurwerken. Geen bestand opsplitsen, geen verlies van resolutie.
Deel de resultaten met uw team en uw klanten
De scan-vs-BIM-vergelijking (as-built genoemd) heeft alleen waarde als het projectteam er toegang toe heeft. Met ATIS.cloud deelt u de resultaten met uw opdrachtgever, onderaannemer of klant, zonder dat ze een account of software nodig hebben. Ze bekijken de resultaten in hun browser, navigeren door de gecombineerde weergave en zien de gedetecteerde afwijkingen.
Soevereiniteit in meer dan 22 landen, AVG / CCPA gegarandeerd
3D-scangegevens van een gebouw zijn gevoelig: plattegronden, afmetingen, indelingen, netwerken. ATIS.cloud host uw gegevens zo dicht mogelijk bij u, met SSL-encryptie en soevereiniteit in meer dan 22 landen. U blijft AVG / CCPA-compliant zonder uw bouwplannen naar servers buiten de EU te exporteren. Voor openbare aanbestedingen en institutionele projecten is dit een niet-onderhandelbaar criterium.
Hoe u uw 3D-scan vergelijkt met uw BIM-model in 3 stappen
Upload uw puntenwolk en uw IFC-bestand
Sleep uw 3D-scanbestand (E57, LAS, LAZ, RCS, RCP, LGSx) en uw BIM-model in IFC-formaat in ATIS.cloud. Uploaden werkt rechtstreeks vanuit uw browser, zelfs voor grote bestanden tot 500 GB. U hoeft uw bestanden niet vooraf te converteren.
- Ondersteunde scanformaten: E57, LAS, LAZ (Standaard), RCS, RCP, LGSx (Geavanceerd)
- Modelformaat: IFC (Geavanceerd)
- Compatibel met de exports van alle scanners op de markt (FARO, Leica, Trimble, Riegl, NavVis, Viametris, Matterport, GeoSLAM)

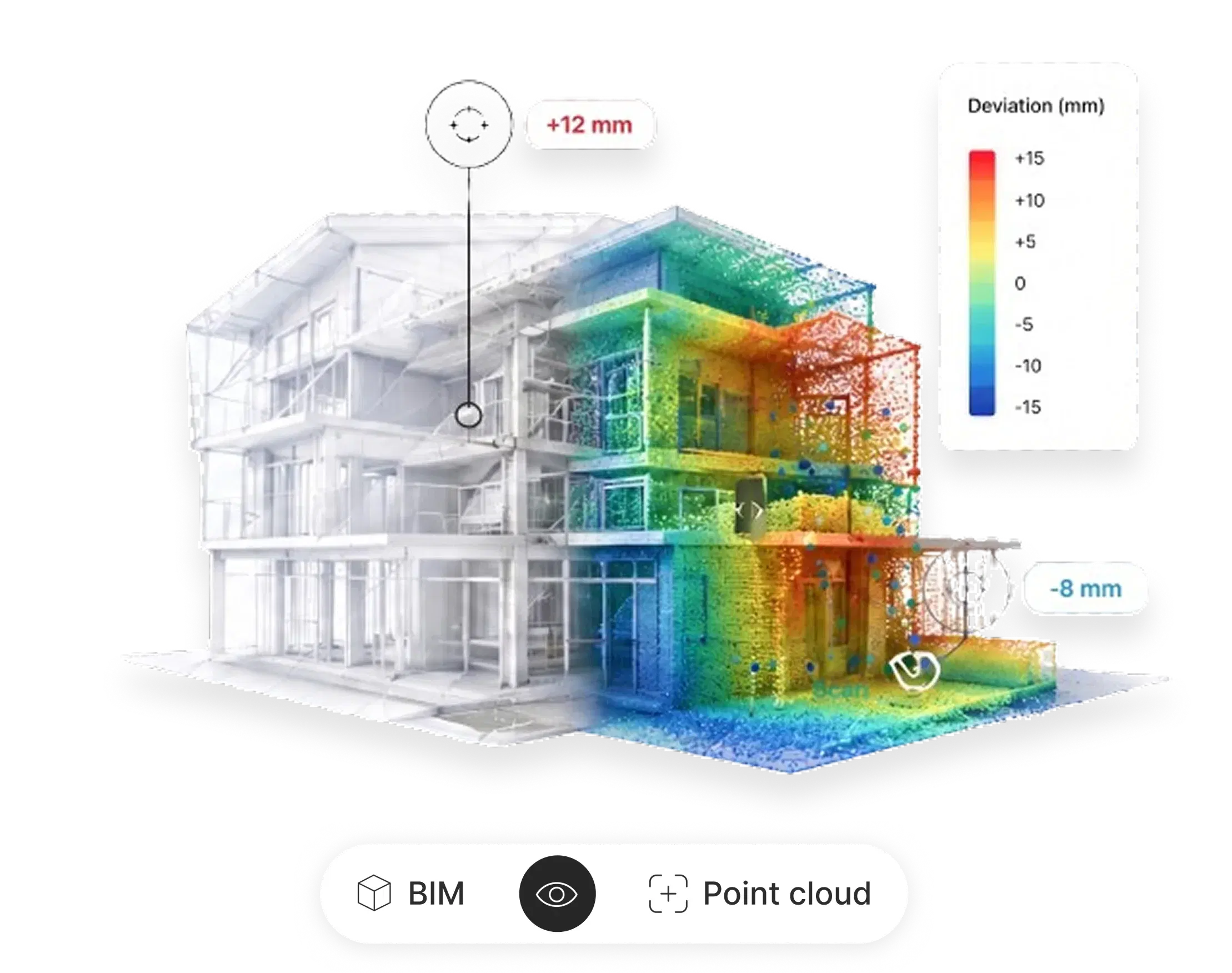

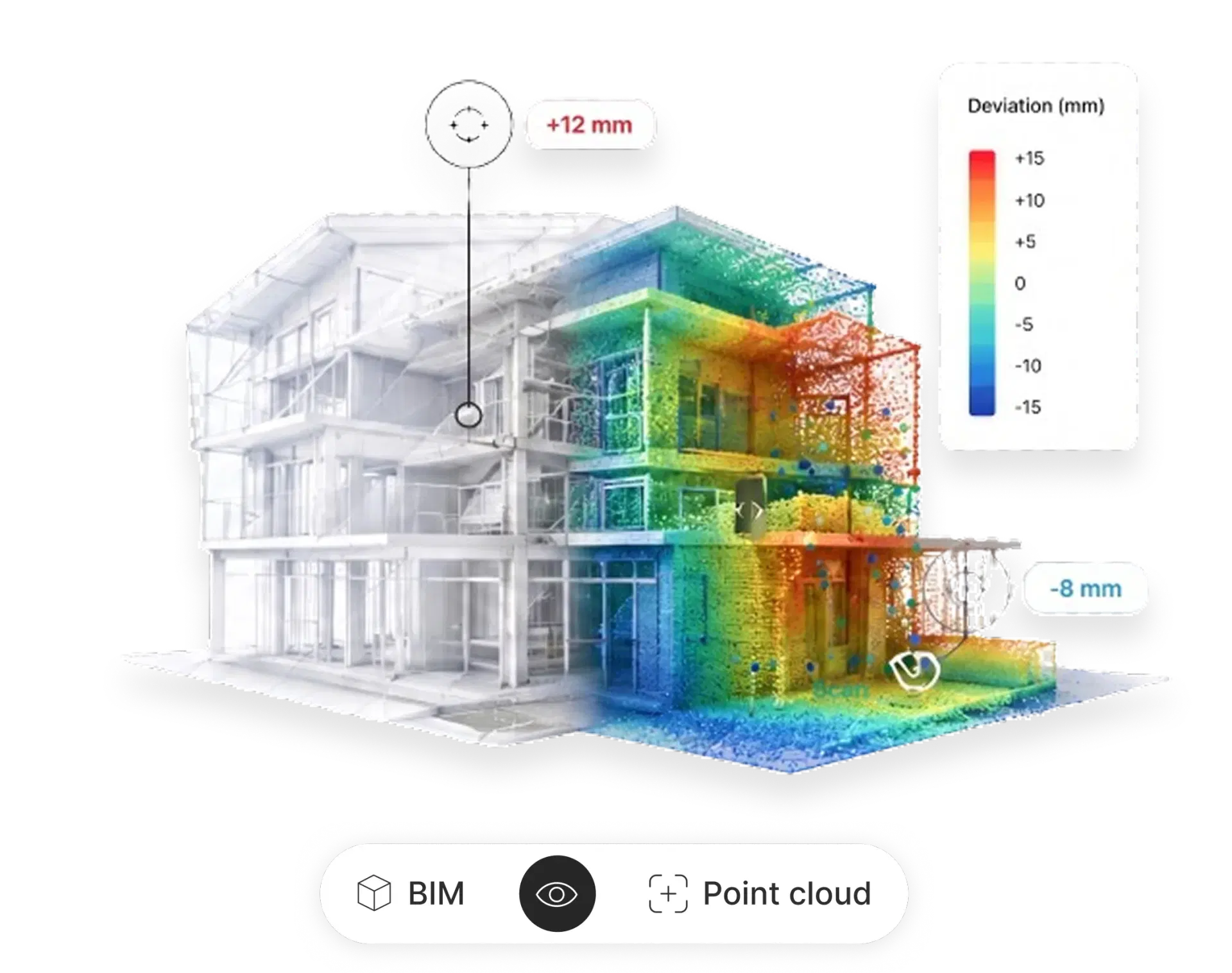

Leg over elkaar en analyseer: ATIS.cloud lijnt scan en model uit
Zodra de bestanden zijn geladen, ziet u uw puntenwolk over het BIM-model. Met de interface navigeert u door de gecombineerde weergave, schakelt u lagen aan of uit en identificeert u visueel de afwijkingen tussen de werkelijke bouw (as-built) en het ontwerp (as-designed).
- Gecombineerde weergave puntenwolk + BIM-model in dezelfde 3D-ruimte
- Vloeiende navigatie zelfs op grote bestanden
- Visuele identificatie van non-conformiteitszones
Identificeer non-conformiteiten en deel de resultaten
Spoor elke afwijking tussen de werkelijke scan en het BIM-model op. Deel de resultaten van uw analyse met uw projectteam, opdrachtgever of onderaannemers via een eenvoudige link. Uw ontvangers hebben geen software of account nodig om de resultaten te bekijken.
- Delen toegankelijk in elke browser
- Geen account vereist voor ontvangers
- Eenvoudigere samenwerking tussen alle projectdeelnemers
Scan vs BIM-vergelijking in actie
Een paar minuten is genoeg om te zien hoe ATIS.cloud uw workflow transformeert.
Wat is scan-vs-BIM-vergelijking?
Scan-vs-BIM-vergelijking is het proces waarbij een werkelijke 3D-opname ("as-built" genoemd) wordt overlegd op een ontwerpmodel ("as-designed" genoemd) om de afwijkingen tussen beide te meten. De werkelijke opname neemt de vorm aan van een puntenwolk, miljoenen 3D-coördinaten vastgelegd door een laserscanner, terwijl het BIM-model het theoretische model is dat door de architect of ingenieur is gemaakt in software zoals Revit of ArchiCAD.
Het doel is eenvoudig: controleren of wat is gebouwd overeenkomt met wat is ontworpen.
Concrete use cases
Scan-vs-BIM-vergelijking beantwoordt specifieke behoeften in de AEC-sector en daarbuiten:
Kwaliteitscontrole bij de bouw
Controleer de conformiteit van de bouw bij elke kritieke fase. Een vroeg gedetecteerde afwijking kost 10 tot 100x minder om te herstellen.
Renovatie en retrofit
Vergelijk het bestaande (as-built) met het renovatieontwerp om beperkingen en conflicten met bestaande structuren te anticiperen.
Digital twin en facility management
Leg de werkelijkheid regelmatig over het model om een digital twin te onderhouden die uw vastgoedactiva altijd actueel weergeeft.
"Scan to BIM" vs "Scan vs BIM": verwar ze niet
De verwarring komt vaak voor, ook bij professionals:
| Scan to BIM | Scan vs BIM | |
|---|---|---|
| Doel | Een BIM-model maken vanuit een 3D-scan | Een 3D-scan vergelijken met een bestaand BIM-model |
| Proces | Handmatige of semi-geautomatiseerde modellering van elementen vanuit de puntenwolk | Geautomatiseerde overlay van scan en model om afwijkingen te detecteren |
| Resultaat | Een nieuw BIM-model | Een afwijkingsrapport tussen het werkelijke (as-built) en het model |
| Wanneer | Wanneer er nog geen BIM-model bestaat | Wanneer het BIM-model bestaat en de bouw geverifieerd moet worden |
| Typische kosten | Uitbestede dienst, kosten variëren per oppervlakte | Software-abonnement (ATIS.cloud Geavanceerd: op aanvraag, tot 10 gebruikers) |
ATIS.cloud positioneert zich in "Scan vs BIM": u hebt al een puntenwolk EN een BIM-model, en u wilt ze vergelijken. Het is geen modelleringstool, het is een verificatietool.
Scan to BIM vs Scan to CAD: kies de juiste werkwijze
Een andere veelgestelde vraag in de AEC-sector is hoe scan-to-BIM verschilt van scan-to-CAD. Het belangrijkste onderscheid:
- Scan to CAD produceert 2D-tekeningen (plattegronden, doorsneden, gevels) op basis van een 3D-scan. De output is een traditioneel CAD-bestand (DWG, DXF), geometrie zonder intelligentie.
- Scan to BIM produceert een intelligent 3D-model met bouwinformatie (materialen, systemen, classificaties). De output is een BIM-bestand (IFC, RVT), geometrie met gegevens.
Voor afwijkingsdetectie en bouwverificatie hebt u BIM-intelligentie nodig. Daarom ondersteunt ATIS.cloud IFC-import: het BIM-model bevat de bouwinformatie die nodig is om de vergelijkingsresultaten zinvol en bruikbaar te maken voor uw hele projectteam.
Toleranties en afwijkingsdrempels: hoe interpreteert u de resultaten
Scan-vs-BIM-vergelijking levert gemeten afwijkingen op. Hier zijn de gangbare drempels per elementtype.
| Element | Gangbare tolerantie | Gevolg bij overschrijding |
|---|---|---|
| Dragende wanden / betonwanden | ± 15 mm | Structureel herstel, planningsimpact |
| Binnenwanden | ± 25 mm | Aanpassingen aan schrijnwerk en plafonds |
| MEP-leidingen (kanalen, buizen) | ± 20 mm | Conflict met andere disciplines, vertraging |
| Vlakheid van vloerplaten | ± 10 mm over 2 m | Problemen bij plaatsing van afwerking |
Met ATIS.cloud kunt u uw puntenwolk en uw IFC-model over elkaar leggen om deze afwijkingen visueel te detecteren. Zones buiten de tolerantie zijn meteen herkenbaar in de 3D-applicatie.
Aanbevolen werkwijze op de werf
- 1
Scan op de werf bij elke kritieke fase (funderingen, ruwbouw, afwerking)
- 2
Upload naar ATIS.cloud + overlay met het BIM/IFC-model
- 3
Identificeer afwijkingen en deel de resultaten via een link met de opdrachtgever
- 4
Corrigeer voor het overgaan naar de volgende fase, 10 tot 100x goedkoper dan een laat herstel
Alle ondersteunde formaten voor BIM-vergelijking
ATIS.cloud ondersteunt de belangrijkste formaten voor puntenwolken en BIM-modellen op de markt. Geen voorconversie nodig: upload rechtstreeks de bestanden van uw scanner of uw BIM-software.
| Formaat | Extensie | Vereist plan |
|---|---|---|
| E57 | .e57 | Standaard |
| LAS | .las | Standaard |
| LAZ | .laz | Standaard |
| RCS | .rcs | Geavanceerd |
| RCP | .rcp | Geavanceerd |
| LGSx | .lgsx | Geavanceerd |
| IFC | .ifc | Geavanceerd |
De BIM-vergelijkingsfunctie (overlay puntenwolk + IFC-model) is beschikbaar in het Geavanceerd-plan. Bekijk het Geavanceerd-plan
ATIS.cloud vs alternatieven voor scan/BIM-vergelijking
Vergelijk ATIS.cloud met desktopsoftware en andere cloudplatformen.
| Criterium | Desktopsoftware (Navisworks, ReCap, CloudCompare) | Cloudplatformen (OpenSpace, Cintoo) | ATIS.cloud |
|---|---|---|---|
| Installatie vereist | Ja, zware software (GB) | Nee (browser) | Nee (browser) |
| Jaarlijkse kost | Duizenden per werkplek | Variabel, vaak op aanvraag | Op aanvraag |
| Scannercompatibiliteit | Vaak gebonden aan één ecosysteem (Autodesk/Leica) | Variabel | 8 merken (FARO, Leica, Trimble, Riegl, NavVis, Viametris, Matterport, GeoSLAM) |
| Scanformaten | Propriëtair aan de software | Beperkt | E57, LAS, LAZ, RCS, RCP, LGSx |
| IFC-import | Gedeeltelijk of via plug-ins | Variabel | Ja (native) |
| Delen | Nee, bestanden moeten verstuurd worden | Ja (account vereist) | Ja (geen account vereist voor ontvanger) |
| Hosting / AVG / CCPA | N.v.t. (lokaal) | Vaak in de VS | Meer dan 22 landen, SSL-encryptie, AVG / CCPA |
| Gratis proef | Beperkt | Variabel | Zonder creditcard |
| Leercurve | Steil (expertise vereist) | Gemiddeld | Laag (upload + klik) |
Voor elke sector
Ontdek hoe ATIS.cloud zich aanpast aan uw sector.
Landmeters
Lever uw scans in seconden aan uw klanten. Ze bekijken zonder iets te installeren.
BIM en bouw
Vergelijk uw puntenwolken met uw BIM-modellen. Detecteer afwijkingen direct.
Erfgoed
Documenteer en deel uw opmetingen van historische monumenten met uw teams en partners.
Industrie
Digitaliseer uw industriële installaties en faciliteer onderhoud en renovaties.
Wat onze klanten zeggen
Ontdek waarom meer dan 2.600 bedrijven ons vertrouwen.
"Met ATIS.cloud hebben wij de levertijd per project met 2 uur kunnen verkorten. Onze klanten kunnen de scans direct bekijken."2 uur bespaard per oplevering
James
Beëdigd landmeter, Horizon Surveying
"De interface is intuïtief en het vergelijken met onze BIM-modellen is een fluitje van een cent geworden. Een echte productiviteitswinst."+40% productiviteit
Sarah
BIM-manager, Arcadia Construction Group
"Wij konden afscheid nemen van onze dure on-premise-oplossing. ATIS.cloud is veel toegankelijker en eenvoudiger."Toegankelijke prijs
Michael
Technisch directeur, Meridian Industries
"Het delen heeft onze manier van werken met klanten compleet veranderd. We hoeven hen niet meer uit te leggen hoe ze een applicatie moeten installeren."Geen wrijving voor de klant
Emma
Erfgoedbeheerder, Atlas Heritage Foundation
Beveiliging en compliance
Ontdek de andere functies
ATIS.cloud gaat verder dan BIM-vergelijking.
Veelgestelde vragen over puntenwolk- vs BIM-modelvergelijking
Vindt u het antwoord niet? Neem contact op
Klaar om het delen van uw 3D-scans te vereenvoudigen?
Sluit u aan bij meer dan 2.600 bedrijven die op ATIS.cloud vertrouwen om hun puntenwolken optimaal te benutten.
Gratis proberenGeen creditcard nodig · Op elk moment opzegbaar
