Chiunque lavori con modelli 3D può trarre vantaggio dall'uso dei dati dei punti e la comprensione delle migliori pratiche ci permette di andare oltre.

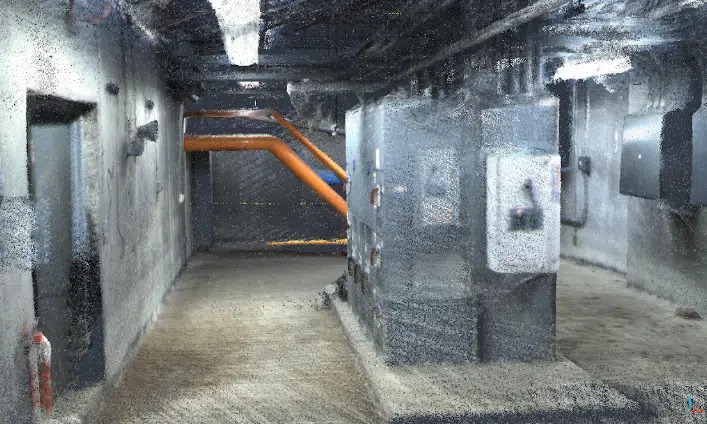

un modello 3D dettagliato e preciso si basa su diverse scansioni della stessa area o dello stesso oggetto che devono essere allineate - un processo chiamato "assemblaggio". L'assemblaggio è un processo che presenta problemi e soluzioni di qualità variabile. Questo articolo presenta una panoramica di alcune delle questioni poste dalla creazione di nuvole di punti e suggerisce una soluzione recente ad alcuni problemi persistenti.
nuvola di punti "status quo" Gli scanner eseguono scopi online. La quantità di copertura richiesta per un modello 3D dettagliato richiede generalmente diverse scansioni. Queste scansioni devono essere assemblate per creare un'immagine completa dell'area. L'assemblaggio delle scansioni tra loro pone la questione principale della creazione delle nuvole di punti.
In alcuni casi, la tecnologia GNSS (Global Navigation Satellite System) come il GPS può essere utilizzata per le scansioni di allineamento utilizzando i dati di posizione dello scanner. Ma un certo numero di situazioni rende impossibile la registrazione del GPS, ad esempio l'elevazione dell'interno di un'area, gli ambienti urbani stretti o le foreste.
In questi casi, un software informatico è in grado di analizzare i dati della nuvola di punti per trovare geometrie comuni su cui assemblare le scansioni. Sono stati utilizzati due metodi di assemblaggio, uno che prevede l'uso di target e l'altro basato esclusivamente sull'uso di software.
I target sono oggetti artificiali ridotti a punti facilmente riconoscibili dal software della nuvola di punti per l'assemblaggio. Per ogni coppia di scansioni devono essere posizionati almeno tre target. La posizione dei target deve essere pianificata, quindi i target devono essere posizionati manualmente nell'ambiente da sollevare. Ambienti diversi presentano una varietà di ostacoli al posizionamento dei target, il che richiede molto tempo e la mobilitazione di personale qualificato.
assemblaggio senza target Per assemblare scansioni senza target, si utilizzano le geometrie presenti nell'ambiente digitale. Questo può far risparmiare tempo sul campo, ma aggiunge poco tempo di lavoro all'ufficio.

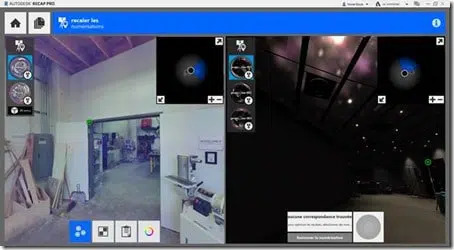

L'uso di un software di assemblaggio senza target richiede molto tempo per trattare le numerose scansioni. In un progetto di dichiarazione laser 3D, il software impiega molto più tempo per esaminare i punti dei punti alla ricerca di somiglianze per identificare i target artificiali. La notevole quantità di dati coinvolti comporta un'elaborazione più lunga, e ogni coppia di scansioni deve essere valutata secondo tre allineamenti: rotazionale, verticale e orizzontale.
I software di assemblaggio standard senza target comportano anche che gli operatori colgano e controllino manualmente ogni assemblaggio, perché distorsioni o imprecisioni in una singola scansione possono avere un impatto sulla precisione dell'intero progetto. La necessità di un intervento manuale significa più lavoro e quindi più tempo.
L'assemblaggio tradizionale senza target richiede una sovrapposizione fino al 60% per garantire un assemblaggio specifico, il che significa che l'assemblaggio senza target richiede più scansioni rispetto all'assemblaggio con target.

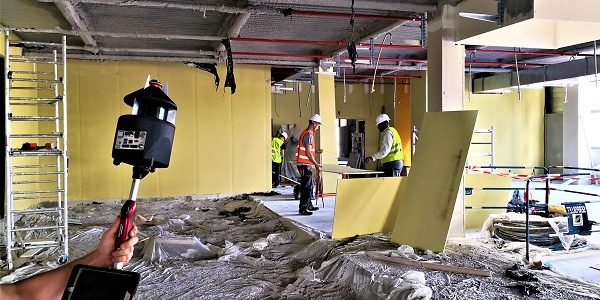

chiunque crei insiemi di punti di punti si trova di fronte all'enigma con o senza obiettivi, perché entrambi richiedono molto tempo e lavoro. A ATIS.cloud e Cydis, non abbiamo problemi di assemblaggio. Grazie alla sua tecnologia Slam, il PX-80 assembla automaticamente i punti dei punti che genera. Per poter sfruttare appieno i risultati del laser scanner mobile, è necessario intraprendere una fase di calcolo dello slam equivalente a 4 volte il tempo di rilevamento. Quindi per un edificio di 4.000 m², ci vorranno 15 minuti per sollevarlo, cioè 1 ora di calcolo dello slam. La nuvola di punti dell'edificio sarà quindi disponibile in meno di 1 ora e 15 minuti. Aggiungi qualche minuto per il suo trasferimento al ATIS.cloud La piattaforma web e la tua nuvola di punti saranno accessibili da tutte le persone autorizzate.
